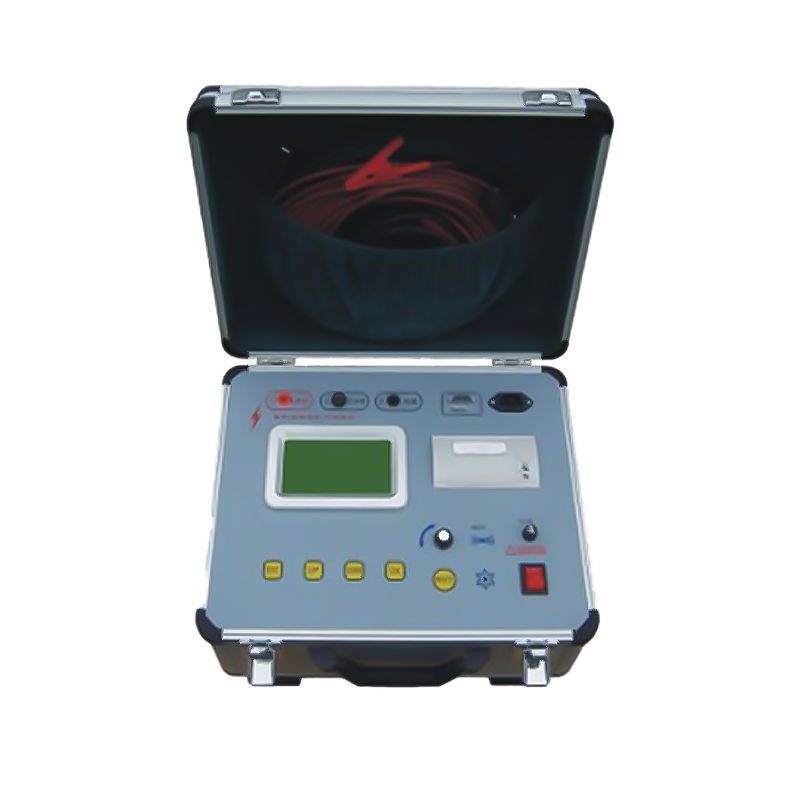

用于水内冷发电机的绝缘电阻、吸收比和极化指数的测量。

该仪器采用单片机为核心，精度高，量程大，体积小，全自动测试，数字液晶显示。

一、产品特性：

1、采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，低压屏蔽法测量，性能稳定，属智能化仪表。

2、自动测量R15、R60、R600，自动计算吸收比、极化指数。

3、测试电压为负高压2500V，带载能力强。绕组与汇水管间电阻（水阻）低至70kΩ时，测试电压跌落

4、测量范围为0 ~10GΩ，自动切换量程。

5、能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时，仍能保证测量准确度。

6、模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。

7、随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。

8、测量完毕自动泄放高压，高压泄放时间不超过5秒。

9、自动测量环境温度、空气湿度及每次测试的日期与时间。

10、能保存60组测量结果，且数据20年可不丢失。

11、自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作。

12、具有全面完善的保护功能，工作可靠性高。

二、技术参数：

额定测试电压                          负高压2500V

输出测试电压                           ±10%

高压带载能力                          负载70kΩ  电压跌落

测量范围                                  0 ~ 10GΩ

准确度等级                              10.0级

0 ~5GΩ范围的基本误差         ±( 10%·Rx + 2d )

5~10GΩ范围的基本误差        ±( 20%·Rx + 4d )

高压显示误差                           ±( 5%·Ux + 1d )

温度测量误差                           ±0.5℃

空气湿度测量误差                    ±4%RH

供电电源                                   50Hz 220V ±10%

耗电

绝缘电阻                                    > 50 MΩ （500V）（测试线与机壳间）

耐压                                           AC3kV 50Hz 1min（测试线与机壳间）

工作温度与湿度                        0℃ ~ + 40℃

贮存温度与湿度                        - 20℃ ~ + 50℃

外形尺寸                                   400（L）×350（W）×230（H） （mm）

重量                                           ≈ 9.8kg

三、产品别名：水内冷发电机绝缘电阻测试仪、水内冷发电机测试仪、绝缘电阻测试仪
