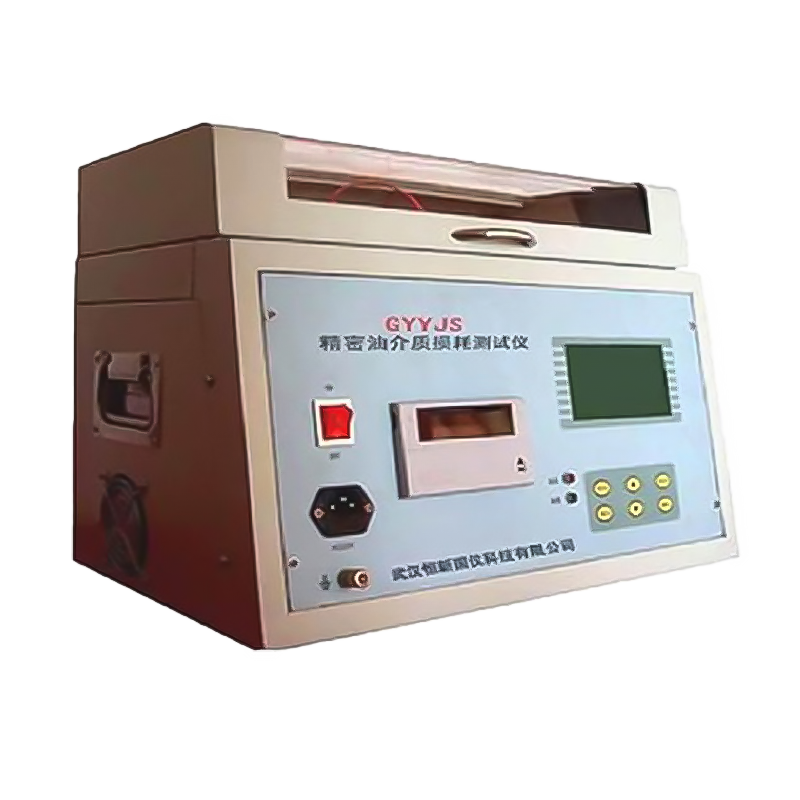

GYYJS型精密油介质损耗测试仪一体化精密油介损测试仪是用于测试绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器.一体化结构.内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、高阻计、交流试验电源、直流试验电源、标准电容器等主要部件.

一 产品特性:

其中加热部分采用了当前最为先进的高频感应加热方式.该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点. 交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

二、技术参数：

1、使用条件 -5℃—40℃ RH＜80%

2、电源 AC 220V±10% 频率无限制

3、高压输出 1000V~2200V 每隔200V 精度 2% 容量 50VA 输出电流25mA

4、温控感应炉****功率1500W

5、温度控制范围＜100℃

6、温度测量误差±0.5℃

7、控温误差±1℃

8、控温时间室温到90℃小于20min

9、测量范围 tgδ无限制 C x 　　　　15PF ～ 300PF

10、精度△ tgδ:±(读数*1.0%+0.020%) △ C x :±(读数*1.0%+0.5PF) △ R x :读数*10% 介电常数体积电阻率自动计算

11、外形尺寸 450（L）×310（W）×360（H）

12、重量 18Kg

三、产品别名：精密油介质损耗测试仪、油介质损耗测试仪、油介损测试仪
