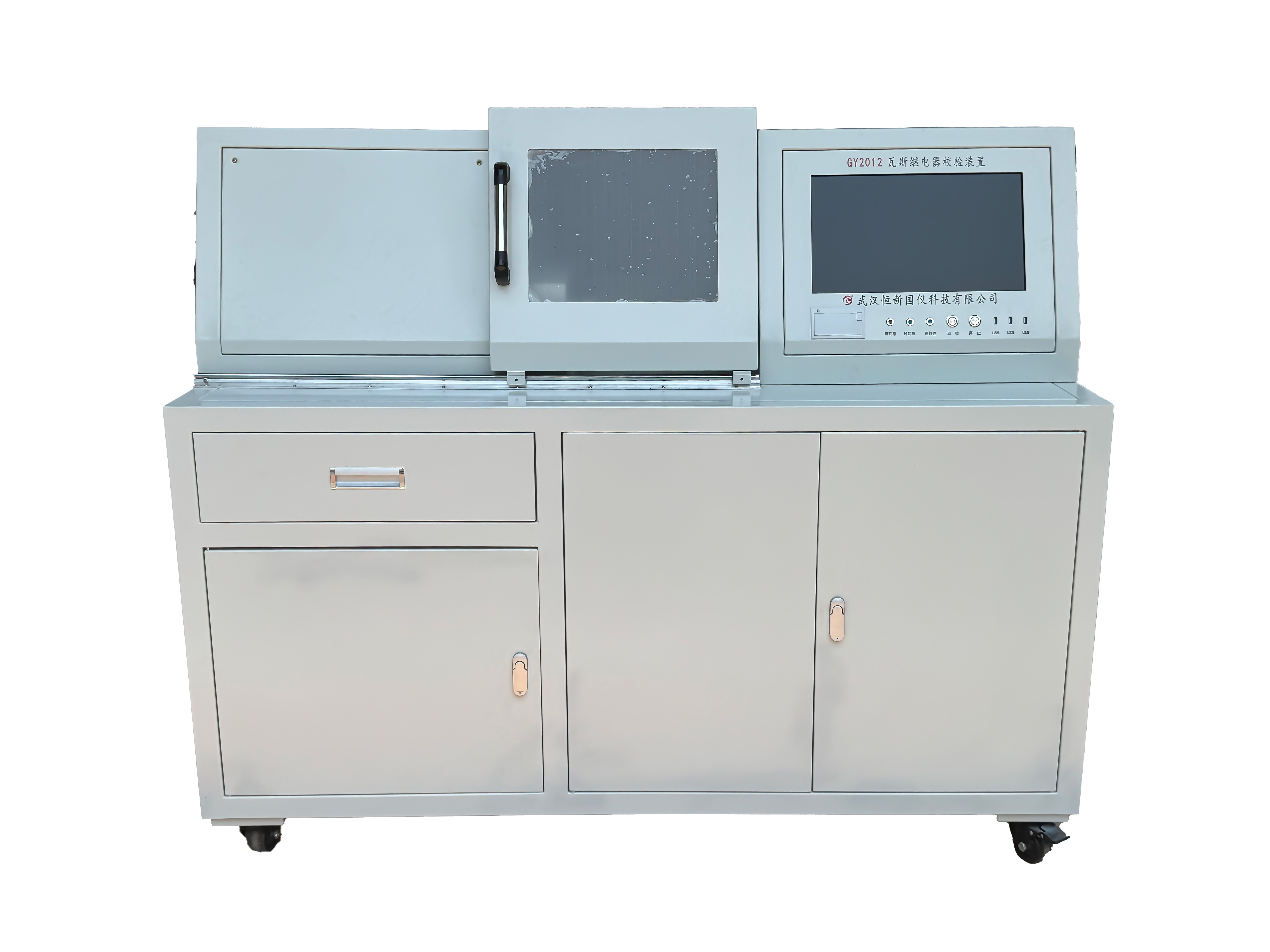

GY2012-C瓦斯继电器校验台是标准的三通道气体继电器校验装置。校验台模拟内部故障时气体继电器动作机理，采用微机测控技术，油流式校验方式，自动完成瓦斯继电器轻瓦斯、重瓦斯、油流失及密封性能的测试，具有自动化程度高、测试速度快、校验数据准确的特点。适用于双浮球气体继电器及挡板式气体继电器的校验。

一、产品特点：

 1、容积测量

通过巧妙的容积筒设计和特殊设计的压力传感器，以及精准的算法，实现了容积的实时精准测量。测量分辨率达到了0.1毫升。

2、流速测量

微机控制流速自动递增，确保流速增量稳定，避免流速波动造成结果不可靠，三个独立通道，测试管路与继电器口径一致。特殊设计的流速采集系统，精准完成各种规格瓦斯继电器的流速测量，测量分辨率达到了0.01米/秒。具有反向油流冲击试验功能。

3、密封测量

通过合理的管路设计与布局，利用空压机加压模拟瓦斯内部受压来检测继电器的密封性能。密封性试验一键式操作，试验结果智能判断，通过人工中断与智能检测中断相结合，在发生危险前会可靠中断操作，确保操作安全。

4、设备性能稳定

采用集束总线布置，合理的数据采集、控制线路布局，有很好的电磁兼容性和抗干扰性能，保证了设备在恶劣环境下的稳定工作。

5、固定方便

采用液压传动压紧机构，方便对准紧固，操作轻松省力，便于精准安装瓦斯继电器，配有密封性良好的密封垫，避免测试过程中有喷油现象，保证了高精度测量，重复性好。

6、大面积透明保护罩

具有透明可视保护装置，可完整观看整个测量环境，直观判断继电器性能。结构坚韧，确保操作安全。

7、具有油加热保护措施

多重油加热保护措施，避免绝缘油加热过程中产生有害物质，对操作人员和环境造成危害，同时具有绝缘油低液位保护功能，避免因液位低造成流速不稳定导致校验数据不准。

8、 具有独立的质检接口

设备具有独立的校准和质检界面，并具有独立的校准和质检接口，可供第三方不拆卸现场整机质检。

9、大彩屏显示，界面美观

windows操作系统，19寸超大屏彩色LCD，工控鼠标键盘，网络通信，全中文彩色图形操作界面和实时帮助系统，操作直观、简单，可实现全部项目的自动测试，并可对结果进行查看、分析、存储和打印。

二、技术参数：

1、工作环境温度：-10℃～+40℃

2、工作电源：AC220V 50Hz

3、供电方式：单相供电

4、额定功率：1.8 kW

5、流速检测范围：Φ25：0～4.2m/s

                             Φ50：0～3.2m/s

                             Φ80：0～2.2m/s

6、气体容积检测范围：0～1000mL

7、密封性能试验：0.1～0.25MPa，2～60min(用户可选)

8、准确度等级：1.5级(流量计精度0.5级)

9、瓦斯继电器固定方式：液压夹紧

10、油加热温度范围：25-40℃（可选）

11、显示方式：19寸真彩色液晶显示屏

12、控制方式：计算机控制

13、打印方式：USB输出，Word报表打印

14、外形尺寸：2250×800×1480mm

15、重量：650kg

三、产品别名：

三通道瓦斯继电器校验台、瓦斯继电器校验台、三通道瓦斯继电器校验仪
