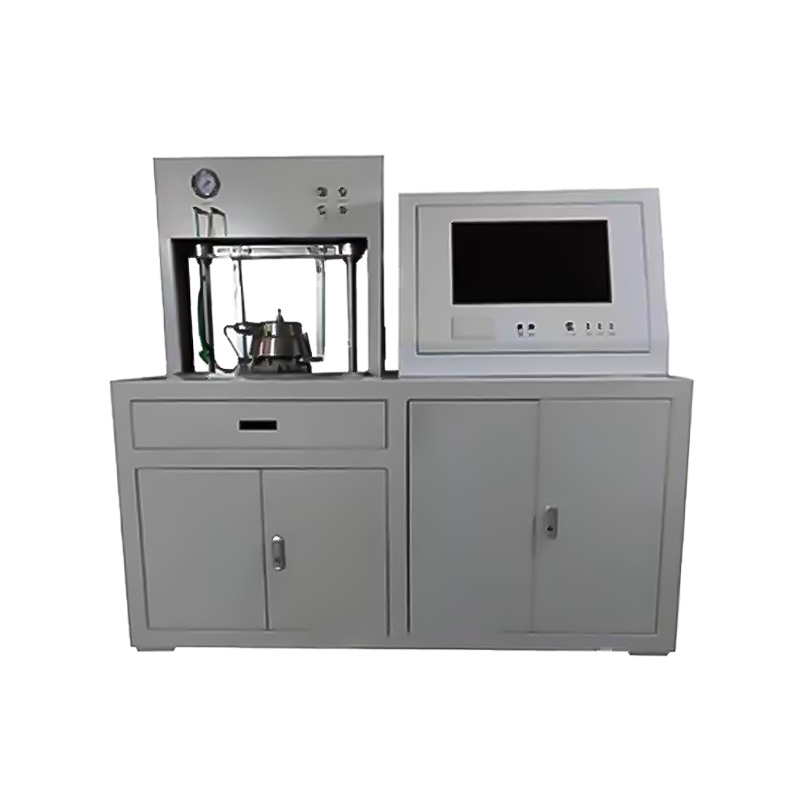

GY2014型压力释放阀校验台采用计算机控制技术，模拟油浸式电力设备故障时压力释放阀动作机理，实时采集压力信号，达到准确校验压力释放阀开启、关闭压力的目的。主要用于国产及进口多种型号压力释放阀的校验。

一、产品特性：

1、压力采集方式：动态自动实时采集

2、装夹方式：电动压紧。

3、修正功能： 设备具有独立量传和修正接口，可供第三方不拆卸现场整机校验。

4、特殊压力释放阀校验功能：可以满足特殊类型及口径压力释放阀的校验。

5、动作特性校验方式：通过压力实时采集反映真实开启和关闭压力，实现无电接点测试。

6、密封性测试：压力、密封时间参数自主设置，密封测试自动完成。

7、自动化程度：一次装卡，自动完成时效开启压力值（有专用的时效开启压力窗口）、开启压力值、关闭压力值、密封性能、信号接点检测。

8、安全性能：安全保护措施完备，具有超压保护、延时保护、过压禁开启保护。

9、超压保护功能：具有超压保护功能，避免压力过高导致设备损坏。

10、延时保护功能：具有延时保护功能，避免校验过程中对操作人员造成人身伤害。

11、过压禁开启保护功能：具有过压禁开启保护功能，避免因误操作造成人身伤害。

12、校验范围 ：适用于国产及进口各种型号压力释放阀的校验。

二、技术参数：

1、工作环境温度： -10～+40℃

2、主机工作电源： AC220±10%V、50±1 Hz

3、空压机工作电源：AC220±10%V、50±1Hz

4、主机功率： 400W

5、空压机功率 1500 W

6、压力检测范围 0～400 kPa

7、压力显示分辨率： 0.1 kPa

8、密封试验压力：10～200 kPa

9、密封试验时间：5～120 min

10、进气速率：25～40 kPa/s

11、测量口径: Φ25-Φ130 mm

12、传感器准确度等级 0.5

13、整机精度等级：1.0级

14、储气罐强度：0.8 Mpa

15、试验介质：压力释放阀试验介质为空气

16、存储容量：可无限存储多组校验数据

17、软件同步显示：开启、关闭压力时间曲线

18、操作方式：工控机控制

19、显示方式：19吋真彩液晶显示

20、主机尺寸：1400×700×1350 mm

21、主机重量：≤150kg

22、设备类型：带轮台式设备、非便携式装置

23、外形尺寸：长度≤1400 mm，宽度≤700mm方便进出电梯及试验室

三、产品别名：

便携式压力释放阀校验仪、压力释放阀校验仪、便携式压力释放阀校验台、压力释放阀校验台、压力释放阀校验装置

说明书下载：

GY2014型压力释放阀校验台.pdf
