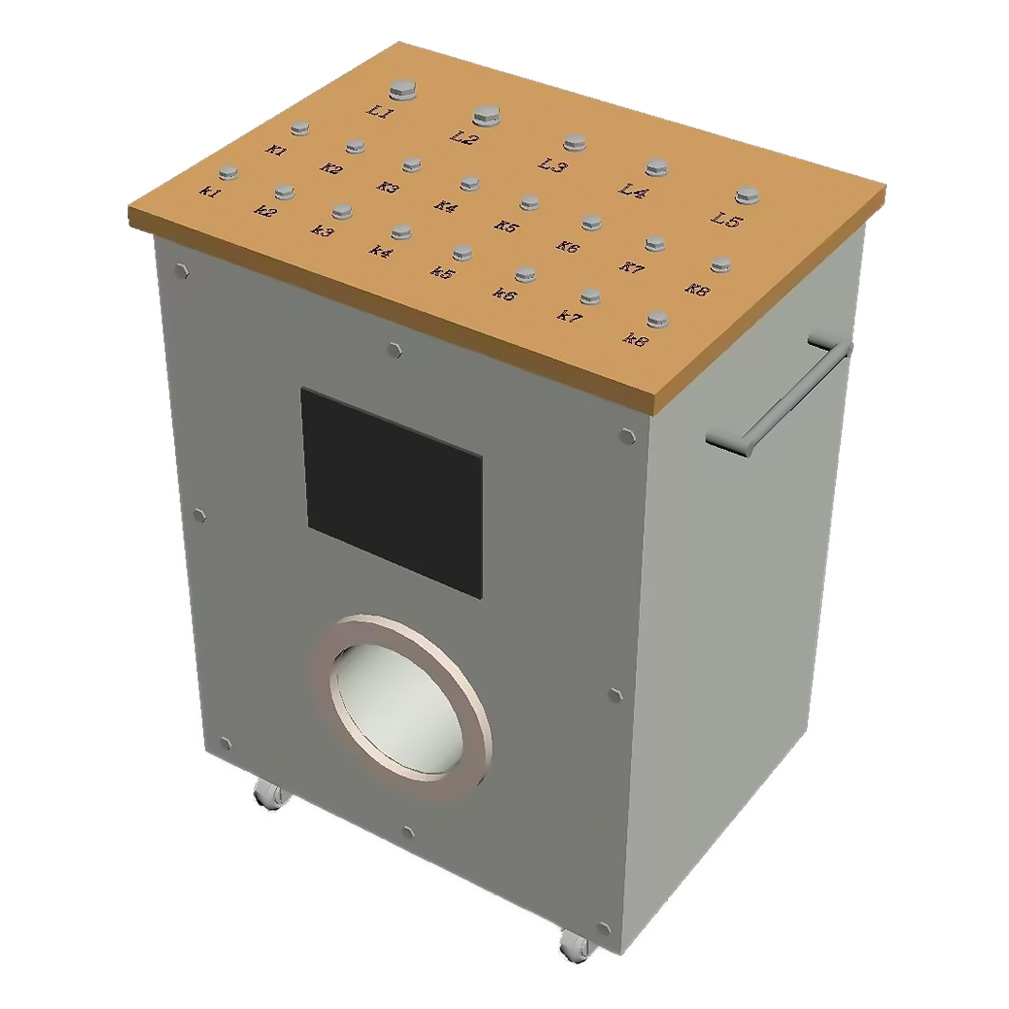

电流互感器是用来检定比其低两级或两级以下准确等级的电流，它是由一次绕组和二次绕组组成，其原理如图2所示。接线时严格参照接线牌所给出的电流比进行接线。L1与K1分别是一次、二次绕组的极性端，当需要穿心时La为极性端。

一、产品特性：

使用条件：

　　　1、环境温度：-5~+40°C;

　　　2、相对显示：

　　　3、工作场所不应有与工作无关的外界强电磁场;

　　　4、允许在额定电流下长期工作。

注意事项:

　　   １、检定电流互感器时，标准电流互感器与被检电流互感器电流比必须相同；

　　　2、严格按照图中所给出的线路接线；

　　　3、检定互感器之前，须先测试负荷箱是否准确；

　　　4、检定过程中，严禁二次绕组开路。

二、技术参数：

1、温度：－5℃～＋40℃

2、湿度：＜80

3、容量：5VA

4、功率因素：COSφ=0.8-1

5、允许在额定电流下长期工作,150A以上穿心

6、重量: ＜20㎏

7、标准电流比:0.1A～10000A/5A、1A

8、体积：280mm×60mm×60mm

三、产品别名：

精密电流互感器、校验用电流互感器、检定用电流互感器、校验用标准电流互感器、CT标准、标准CT、高精度电流互感器、高精度CT

说明书下载：

标准电流互感器.doc
