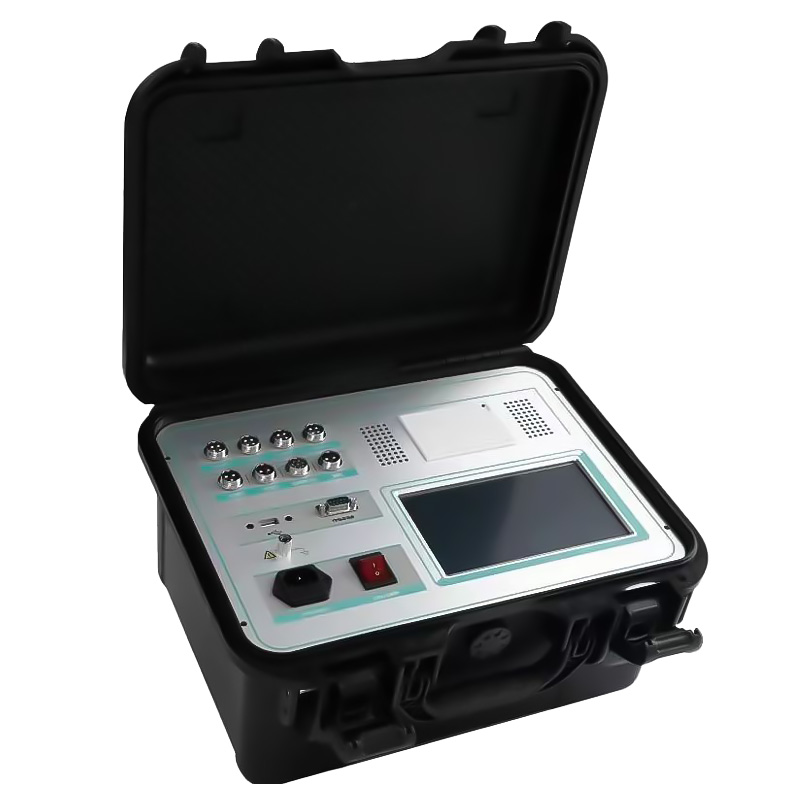

GKC型开关机械特性测试仪，是我厂针对各种高压开关研制的一种电脑智能化测试仪器。该仪器应用光电脉冲技术、单片计算机技术及可靠的抗电磁辐射技术，配精确可靠的速度/距离传感器，可用于各种电压的真空、少油、多油、SF6等高压开关的机械特性参数的调试和测量。

该仪器接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）闸的全部数据、并能打印出所需的全部数据、断口的电流波形和动触头运动曲线，便于分析保存。

一、产品特性：

功能及特点

1、测试功能

（1）三相不同期 m/s

（2）同相不同期 同时测三相双断断口 m/s

（3）动触头行程 同时测六个断口 m/s

（4）动触头超行程 同时测六个断口 m/s

（5）合（分）时间 同时测一至六个断口 m/s

（6）合（分）闸弹跳时间 同时测一至六个断口 m/s

（7）刚合（刚分）闸速度 测一断口（传感器安装断口）m/s

（8）合（分）闸速度 测一断口（传感器安装断口）m/s

（9）合（分）闸平均速度 测一断口（传感器安装断口）m/s

2、特点

（1）采用的传感器，精确,可靠,安装方便，适用面广。

（2）对开关操作电压适应范围大，DC60V—220V均可操作。

（3）能自动判别并显示开关操作中的错误指令和不成功的操作。

（4）测试方法灵活。无论是合闸、分闸操作，一次操作就能获得相应的所有测量数据。

（5）测量数据可窗口显示，也可以打印机输出。打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的速度波形图。

（6）测试仪体积小、重量轻，便于携带。

（7）抗干扰能力强，能在较强的磁场中正常工作，适合变电站现场测试。

（8）仪器自带操动机构和0—250V交直流电源，可现场操动开关做各种电压的操动试验。

（9）仪器严格按国家标准GB986—89 《交流高压断路器》和GD09—89《高压开关设备常温下的机械试验》中的定义要求进行数据采集和处理。

二、技术参数：

性能参数

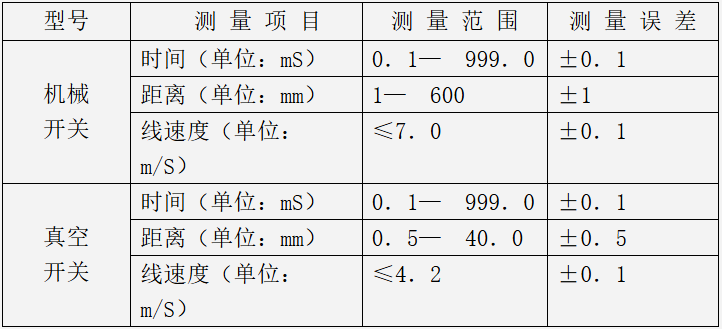

多能开关机械测试仪性能参数

3、综合指标

工作电源：  AC220V±10%  50HZ

开关操作电压： DC220V（机内）（可根据用户要求输入AC、DC电压）

功耗： ≤50W

工作环境： －10℃—+ 40℃

主机重量： 约10Kg

体积： 440×300×150

说明书下载：

GKC开关机械特性测试仪.doc
