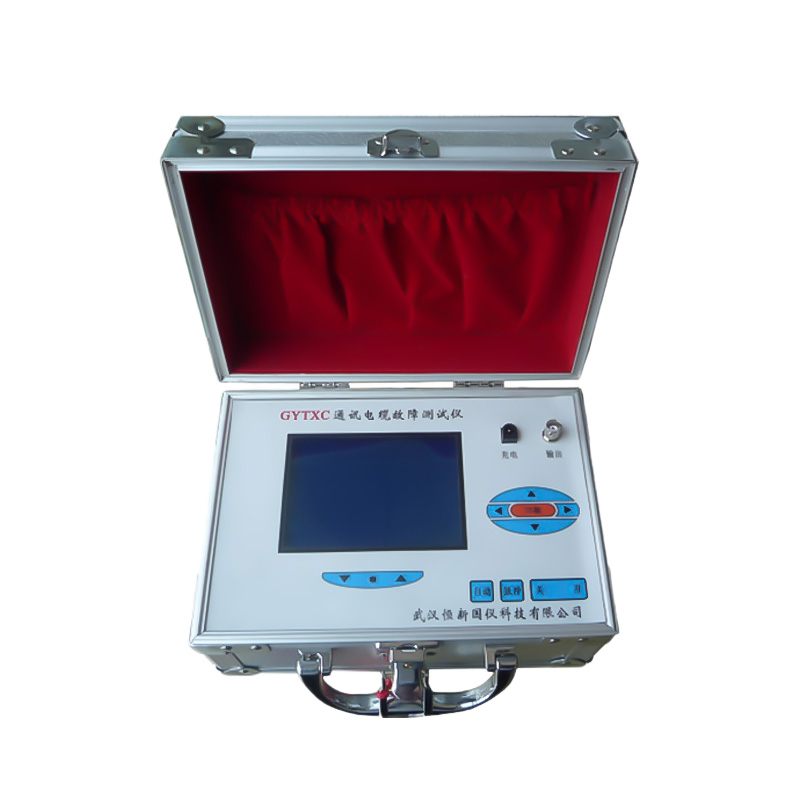

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

一、产品特性：

1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。

2、试精度高，仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3、智能化程度高，测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4、此电缆故障检测仪具有波形及参数存储，调出功能，采用非易失性器件，关机后波形、数据不易失。

5、具有双踪显示功能，可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6、具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有根据不同的被测电缆随时修改传播速度功能。

9、小体积便携式外形，内装可充电的电池供电，方便携带和使用。

二、技术参数：

1、应用范围及用途：

通讯电缆故障测试仪可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。

2、最远测试距离：32km (明线可达100千米)

3、探测盲区：　　1m

4、读数分辨率：　1m

5、功耗：　　　　5VA

6、使用条件：环境温度 0℃～＋40℃（极限温度－10℃～＋50℃）

      相对湿度　　　40℃（20～90）%RH

      大气压强　　（86～106）Kpa

7、体积：225×165×125mm3

8、重量：2kg

三、产品别名：

电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、通讯电缆故障测试仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪
